在日常的产品研发与打样过程中，你是否曾为“如何快速、低成本地验证外观与功能”而苦恼？当你拿着图纸四处寻找手板厂，听到的往往是“CNC加工”、“3D打印”和“硅胶复模”这些术语，却不知道如何组合才能优化你的打样流程。今天，我们就以技术顾问的身份，深入聊聊一个常被提及但容易混淆的组合——“3D打印手板模型转硅胶复模”。这不仅是一种技术路径，更是一个关乎效率与预算的决策思路。

什么是“3D打印手板模型转硅胶复模”？

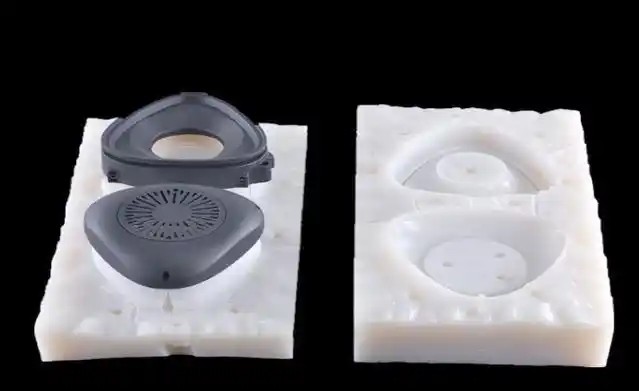

简单来说，这是一个“1+N”的制造过程。利用3D打印技术（通常是光固化或高精度FDM）制作出1个原始原型，称为“母模”。然后，以这个母模为基础，通过液态硅胶（通常是RTV-2双组份加成型或缩合型硅胶）浇注出硅胶模具。最后，再向这个硅胶模具中灌注双组份的液态树脂材料，从而得到多份与3D打印母模几乎完全相同的复模件。这种工艺常被用于小批量（通常10-50件）的试产、结构验证或展会样品制作。

一、核心优势：为什么选择这条路？

1. 极低的模具成本与极快的出样速度

这是最核心的吸引力。与传统钢模或铝模数万元的成本、数周的制作周期相比，一副硅胶模具的材料成本往往只有几百到一两千元，制作周期仅需1-2天。在项目早期，当产品设计尚未完全定型，或只需要几十件样品进行小范围测试时，这种低门槛的模具投入无疑是最经济的选择。打个比方：你想做一把新型手柄的10个功能测试样，用3D打印做10个可能要几百块一个，但做1个进行硅胶复模，后续每件成本可能降低一半以上。

2. 还原3D打印的复杂几何特征

3D打印的优势在于能够制造出内部镂空、异形结构、薄壁等传统CNC难以加工的形态。硅胶模具由于是柔性材质，具有极佳的脱模能力，对于3D打印母模上那些带有倒扣、深槽或微细纹理的特征，硅胶模几乎可以100%忠实地复刻出来。相比之下，CNC加工的金属模具面对复杂倒扣往往要增加滑块或结构拆分，成本与时间都会大幅上升。

3. 材料选择的灵活性

3D打印树脂本身在韧性、耐温性上往往有限，能提供的材料种类也较少。硅胶复模则可以灌入多种工程树脂，如：类ABS、类PP、半透明/全透明料、阻燃料、耐高温料（可承受150°C以上）、甚至一些软胶材料（如类似橡胶的聚氨酯）。这意味着你可以让样品拥有更接近量产件的力学性能——例如，验证结构卡扣需要韧性，验证密封件需要弹性，验证透明部件需要透光性。

4. 表面光洁度与可后处理性

3D打印直接输出的零件常有层纹，需要打磨抛光。但硅胶复模的母模经过精细打磨后，硅胶模具会完美复制这个光洁表面，复出的产品表面顺滑度通常达到Ra 0.4-0.8μm级别。复模型件可以进行喷涂（喷漆、哑光、高光）、丝印、镭雕等二次加工，非常适合制作外观验证件，这与最终产品的质感几乎一致。

5. 小批量生产的“甜蜜点”

对于5-50件的生产数量，3D打印逐件打印的成本会随数量线性增长，而硅胶复模则是“模具一次性投入+单件材料费”，数量越大，单件成本越低。通常10件以上的订单，复模成本就低于3D打印；50件以上，则会明显低于CNC批量加工。

二、客观局限性：这些坑你需要注意

1. 母模依赖性与精度误差累积

一切以母模为基础。母模如果存在3D打印的层纹、翘曲或尺寸偏差，硅胶模具会忠实地“放大”这些缺陷。在制模过程中，硅胶收缩率（通常0.2%-0.5%）和树脂固化收缩率（通常0.5%-1%）会累加。复模型件最终尺寸精度通常为±0.2mm/100mm，远达不到CNC金属模具的±0.05mm精度。对于高精密配合件，这一点需要特别小心。

2. 模具寿命与可复制数量有限

一副硅胶模具的寿命通常只有10-50次脱模，视材料韧性、结构复杂度而定。当复模次数接近寿命末期，模具内部可能出现撕裂或变形，导致产品出现飞边或尺寸漂移。如果需求量超过100件，你需要制作多副模具或直接考虑过渡到硬模（铝模/钢模），这就会抵消硅胶复模的成本优势。

3. 材料物理性能的限制

尽管可选的树脂种类较多，但硅胶复模所用的双组份树脂，在抗冲击强度、耐疲劳性、抗紫外线老化等方面，往往无法达到注塑级工程塑料（如尼龙66、POM、PC/ABS）的指标。特别是长期在户外或高温环境下使用，复模型件容易变脆、变色或微观开裂。它适合“验证功能逻辑”，不太适合“验证长期寿命”。

4. 结构复杂度的天花板

尽管硅胶模具对普通倒扣友好，但如果母模过于复杂（例如内部有超长悬臂、极细针状结构、大量封闭空腔），或者需要嵌入金属件，硅胶的弹性可能导致无法顺利脱模，或需要极复杂的模具分型设计。此时，3D打印反而更直接，或者需要分多次做硅胶复模再组装。

5. 生产频率与时效性风险

制作一副硅胶模具本身需要3-8小时固化，然后浇注树脂又需要12-24小时固化。整个周期虽然比开硬模短，但若仅需1-2件样品，3D打印通常能在24小时内直接交付，而硅胶复模则需要至少2-3天。小批量情况下，速度优势被单件交付速度比下去。

三、决策指南：什么场景该用，什么场景不该用？

- 建议首选硅胶复模的场景：

- 小批量功能测试： 5-30件，需要验证结构卡扣强度、装配干涉、密封性。

- 外观样件： 需要喷涂、电镀等表面处理，且需要统一色泽和质感。

- 过渡性生产： 在准备开硬模量产前，需要50-100件进行市场调研或初始客户试用。

- 复杂曲面外壳： 3D打印能快速做出母模，复模能保证各件一致性。

- 不建议使用硅胶复模的场景：

- 仅需1-2件样品： 3D打印直接做更快更准。

- 高精度配合件（公差<±0.1mm）： 直接走CNC加工。

- 需求超过200件： 考虑铝模或钢模注塑，单件成本更低。

- 长期户外或高低温环境使用： 需量产级材料（如PC、PA、PBT等）。

四、总结：你的标准流程应该是这样的

为了让你的项目顺利落地，我建议遵循以下三步走决策流程：

1. 第一步：明确需求清单

- 数量： 少于5件？走3D打印；5-50件？进入硅胶复模评估。

- 用途： 功能测试？外观验证？展会演示？市场样机？

- 核心约束： 预算上限、时间节点、表面处理要求。

2. 第二步：技术可行性评估（请手板厂完成以下检查）

- 向供应商提供3D模型，确认母模可打印性（壁厚是否均匀、有无悬空、有无难以打磨的尖角）。

- 确认材料是否匹配：例如，需要阻燃等级、食品级、耐UV等，需提前告知。

- 确认是否存在不适用于硅胶脱模的倒扣（例如内部90度直角悬臂）。

3. 第三步：执行与验收

- 打样母模： 通常用高精度光固化3D打印（如SLA或DLP），进行打磨、上底漆、喷砂处理至客户认可。

- 制模与复模： 审核硅胶模具的分型面设计是否合理，要求提供首件样品进行尺寸、表面检查。

- 后处理： 指定喷漆色号（如RAL/PANTONE）、丝印网目、镭雕深度等。

- 最终交付： 每件打标编号，随附尺寸检测报告（如有必要）和材料物性表。

写在最后

“3D打印手板模型转硅胶复模”并不是万能药，它更像是手板打样这座复杂建筑中的一块关键积木——它擅长填补“快速原型验证”与“低成本小批量供应”之间的鸿沟。理解它的优势，是为了善用它的效率；认清它的局限，是为了避免战略误判。下次当你面对打样选择时，不妨先拿出一张纸，把“数量、精度、用途、时间”四个参数列出来，这套组合拳的智慧，便会清晰展现。
